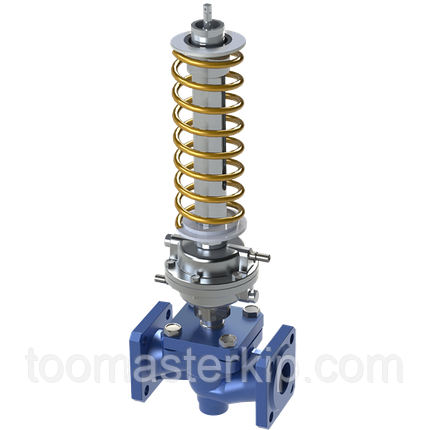

Регуляторы перепада давления и давления "после себя" (напора) прямого действия

Клапан регулятора в режиме работы регулирования перепада давления или давления «после себя» нормально открыт при отсутствии давления рабочей среды в системе на высокой стороне до клапана. Импульс высокого давления регулируемого перепада подается по импульсной трубке в мембранную камеру со стороны задатчика (штуцер «+ »). Импульс низкого давления подается по импульсной трубке в мембранную камеру со стороны клапана(штуцер «- »). Регулятор перепада давления может быть использован в качестве регулятора давления после себя.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется в системах теплоснабжения и охлаждения, горячего и холодного водоснабжения с температурой рабочей среды до 150ºС в системах сжатого воздуха с температурой рабочей среды до 80ºС и номинальным давлением до 1,6Мпа.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

УХЛ категории размещения 4 по ГОСТ 15150 с температурой окружающей среды от +40 до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС.

По назначению регуляторы давления различают: РД-А – «после себя» (регуляторы напора); РД-В – « до себя» (регуляторы подпора).

Регуляторы давления «после себя» РД-А и регуляторы перепада давления (РП) являются нормально открытыми исполнительными органами, а регуляторы давления «до себя» РД-В – нормально закрытыми.
